6189-0715 16 Pin Sumitomo DL Sealed 2.3 mm 090 Series Connector

Certification
China Xi'An YingBao Auto Parts Co.,Ltd certification
I'm Online Chat Now

6189-0715 16 Pin Sumitomo DL Sealed 2.3 mm 090 Series Connector

6189-0715 16 Pin Sumitomo DL Sealed 2.3 mm 090 Series Connector
6189-0715 16 Pin Sumitomo DL Sealed 2.3 mm 090 Series Connector 6189-0715 16 Pin Sumitomo DL Sealed 2.3 mm 090 Series Connector 6189-0715 16 Pin Sumitomo DL Sealed 2.3 mm 090 Series Connector 6189-0715 16 Pin Sumitomo DL Sealed 2.3 mm 090 Series Connector 6189-0715 16 Pin Sumitomo DL Sealed 2.3 mm 090 Series Connector

Large Image :  6189-0715 16 Pin Sumitomo DL Sealed 2.3 mm 090 Series Connector

Product Details:

Place of Origin: China(mainland)
Brand Name: YBADDVANCE
Certification: ISO9001
Model Number: 6189-0715

Payment & Shipping Terms:

Minimum Order Quantity: 100 units
Price: Negotiation
Packaging Details: Inside packing :100 units / lot put into bags.Outside packing :carton 5 layer
Delivery Time: About 5-8 work days
Payment Terms: T/T, Western Union,PayPal , credit card
Supply Ability: 50,000 units/moth
Detailed Product Description
Gender: Female Martial: PBT/PA66
Color: Black P/N: 6189-0715
Way: 16 Hole Feature: Waterproof
HS Code: 8536909000 Type: Sumitomo Connector
WARRANTY: 1 Year PLACE OF ORIGIN: Shaanxi,China
High Light:

sumitomo 2 pin connector

,

sumitomo terminal connector

6189-0715 16 Pin Sumitomo DL Sealed 2.3 mm 090 Series Connector







Description



16 Pin Sumitomo DL Sealed 2.3 mm 090 Series Connector

4 Row, 16 Way

Housing Inline

Height : 29.3 mm

Width : 30.6 mm

Length :  25.5 mm

Series : DL sealed series

Mating part : 6188-0495

Wire Gauge Range: 22 AWG to 18 AWG

Contact resistance:

Initial: 49.0kPa Min.
after durability tests:29.4kPa Min.

Materials: PBT or Low water absorption Nylon









Specification



Item name

6189-0715 16 Pin Sumitomo DL Sealed 2.3 mm 090 Series Connector
P/N 6189-0715

Wire Size

18-20AWG

Operating Temperature range

-40℃~125℃

Insulation resistance

100M Min.

MOQ

100 units/lot
Key words

16 pin waterproof Connector

Design Tooling

Sending us samples or drawing to design it

Delivery Time

About 5-8 work days

Sealed/Unsealed

sealed

Leak current

Initial50kPa Min.after durability tests30kPa Min.
The number of hole  16 way
Color  Black
Warranty 1 year
Application Automoive Motorcycles









Product Picture Details

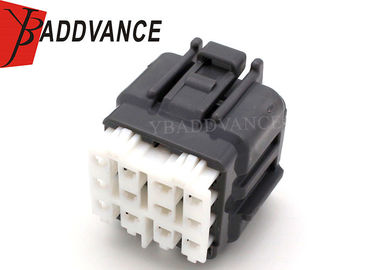

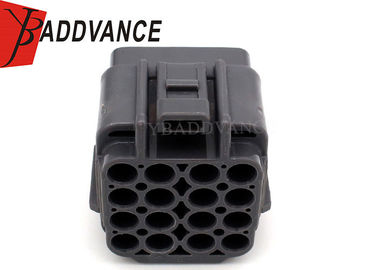

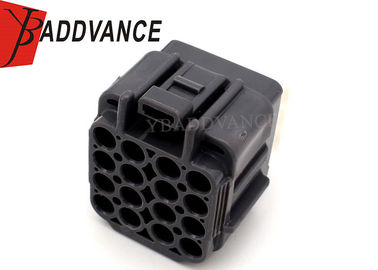

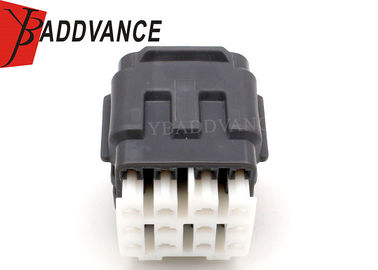

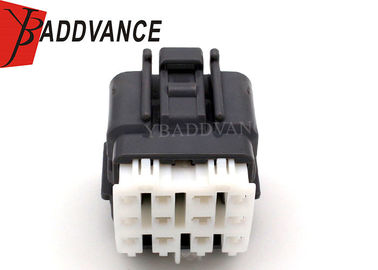

6189-0715 16 Pin Sumitomo DL Sealed 2.3 mm 090 Series Connector 0

6189-0715 16 Pin Sumitomo DL Sealed 2.3 mm 090 Series Connector 1

6189-0715 16 Pin Sumitomo DL Sealed 2.3 mm 090 Series Connector 2
